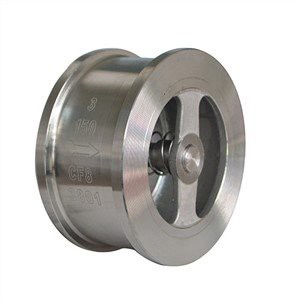

عمومی چیک والو سلیکشن

عمومی چیک والو سلیکشن

پائپوں اور پائپ لائنوں میں ناپسندیدہ بیک فلو کو روکنے کے لئے چیک والوز کا استعمال کیا جاتا ہے۔ ان کا ڈیزائن اور آپریشن آسان دکھائی دے سکتا ہے ، پھر بھی انتخاب کے دوران مناسب نگہداشت کی ضرورت ہے تاکہ یہ یقینی بنایا جاسکے کہ توقع کے مطابق چیک والوز کے کام کریں۔

چیک والوز ، جسے غیر ریٹرن والوز بھی کہا جاتا ہے ، بیرونی مداخلت کی ضرورت کے بغیر ناپسندیدہ بیک فلو کو مؤثر طریقے سے روکتا ہے۔ ان والوز کے لئے ایک مشترکہ درخواست یہ ہے کہ جب وہ بند ہوجائے تو بیک فلو کو پمپ میں روکنا ہے۔ ایک متوازی پمپ کے خارج ہونے والے مائع کے دباؤ کی وجہ سے بیک فلو ہوسکتا ہے۔ اگر نہیں روکا گیا تو ، یہ الٹا بہاؤ پمپ کو ممکنہ طور پر نقصان پہنچا سکتا ہے۔

جب یہ والوز کو "بلک میٹریل" (پائپنگ ایپلی کیشن کے لئے) کے طور پر خریدا جاتا ہے تو ، اس عمل کو اکثر ایک سادہ "مادی تفصیل" کا استعمال کرتے ہوئے اور وی ڈی ایس (والو ڈیٹ شیٹ) عمل پیرامیٹرز ، یا تنصیب کی شرائط پر غور کیے بغیر منظم کیا جاتا ہے۔ مزید یہ کہ چیک والوز پائپ لائن کے اندر کمپن ، لرزنے یا ہتھوڑا ڈالنے والے شور کے تابع ہوسکتے ہیں۔ یہ وہ تمام مسائل ہیں جن کا سامنا نوئے انجینئروں نے بہت سے واقعات میں کیا ہے۔

اگرچہ چیک والوز میں ایک سادہ سا ڈھانچہ معلوم ہوسکتا ہے ، لیکن تنصیب اور اطلاق کے لئے ابھی بھی بہت سے عوامل پر غور کرنے کے لئے موجود ہیں۔ کسی بھی غلط فہمیوں یا غلطیوں کو کم سے کم کرنے میں مدد کرنے کے لئے ، نیچے دی گئی معلومات کا مقصد مخصوص ایپلی کیشنز کے لئے چیک والوز کے فیصلے اور انتخاب کے عمل میں مدد کرنا ہے۔ مخصوص شرائط میں عین مطابق درخواست کے انتخاب کے ل F ، ایف ای اے (محدود عنصر تجزیہ) سے اضافی ان پٹ کی سفارش کی جاتی ہے۔ مندرجہ ذیل حصے عام طور پر استعمال شدہ چیک والوز اور درخواست اور انتخاب کی سفارشات پر مزید تفصیلات فراہم کرتے ہیں۔

سوئنگ چیک والو

سوئنگ چیک والوز ایک خود آپریٹنگ ڈیزائن ہیں جو والو کو بند کرنے کے لئے بیک فلو کے ذریعہ تیار کردہ قوت پر انحصار کرتے ہیں۔ سوئنگ چیک والو کی ڈسک ماؤس ٹریپ کی طرح ہے جو سیال کے بہاؤ کے لئے ایک ہی سمت کی اجازت دیتی ہے۔ جب اس طرح کے والو کو عمودی پائپ میں استعمال کرنے کی سفارش نہیں کی جاتی ہے جب بہاؤ کی سمت الٹا سے نیچے کی طرف ہوتی ہے کیونکہ کشش ثقل والو کو کھلا رکھنے کا رجحان رکھتی ہے۔

سوئنگ چیک والوز کو بیرونی لیور کے ساتھ بھی تبدیل کیا جاسکتا ہے۔ مثال کے طور پر ، بیرونی مداخلت کے ساتھ ساتھ ہائیڈرولک سست بند کرنے والے نظاموں کی فٹنگ کی بھی اجازت دیتا ہے تاکہ ڈسک کے جھٹکے کو کم کیا جاسکے۔

اطلاق میں امکانی پریشانیوں سے نمٹنے کے ل new ، نیا خصوصی ڈھانچے کی تیاری پر توجہ دے رہے ہیں ، بشمول چشموں/لائٹر اوبٹریٹرز کے ساتھ اپنی مرضی کے مطابق ، یا ڈیمپینرز ، کاؤنٹر وائٹس وغیرہ جیسے لوازمات۔

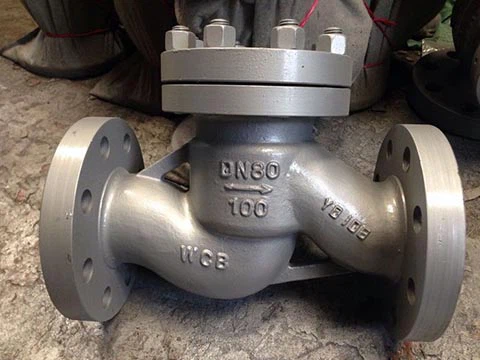

پسٹن چیک والو

پسٹن چیک والوز خدمات کے ل excellent بہترین انتخاب ہیں جہاں تیزی سے بہاؤ کو الٹا ہوسکتا ہے۔ سفر تمام چیک والوز میں سب سے کم ہے جبکہ والو میں بھی کم تعداد میں حصے ہوتے ہیں۔ موسم بہار کی لوڈنگ کے ساتھ پلگ ٹائپ ڈسک میں دوسری اقسام کے مقابلے میں سگ ماہی کی بہتر کارکردگی ہے۔ تاہم ، جسم کے متاثرہ جسم کے نمونے کی وجہ سے پسٹن قسم کے چیک والوز میں دباؤ کا بڑا نقصان ہوتا ہے۔ لہذا ، ایک Y قسم کے پسٹن والو ایک ٹی جسمانی پیٹرن سے بہتر سی وی کے ساتھ ایک بہترین متبادل ہے۔

دوہری پلیٹ چیک والو

دوہری پلیٹ چیک والوز کو مندرجہ ذیل وجوہات کی بناء پر فلو کنٹرول انڈسٹری میں وسیع پیمانے پر استعمال کیا جاتا ہے: ان کی بہتر بہاؤ کی کارکردگی ، کمپیکٹ انسٹالیشن کی جگہ ، ہلکا وزن اور لازمی معدنیات سے متعلق جسم کی وجہ سے بیرونی رساو کا کوئی خطرہ نہیں ہے۔ یہ والو اکثر پائپ لے آؤٹ کے دوران سیریز میں دوسری قسم کے چیک والو کے ساتھ نصب ہوتا ہے۔ ڈبل پلیٹ چیک والو کو انسٹال کرتے وقت ، آپریٹنگ جگہ پر غور کرنا ضروری ہے۔ مثال کے طور پر ، اگر والو کسی کہنی یا پائپ ریڈوزر کے قریب ہے تو ، کھلنے اور/یا بند ہونے پر ڈسک خراب ہوسکتی ہے۔

ٹیلنگ چیک والو

جھکاؤ ڈسک چیک والوز میں فوری بند ، کم کریکنگ پریشر کی خصوصیت ہے۔ ایپلی کیشنز کے ایک وسیع اسپیکٹرم میں اعلی درجہ حرارت بھاپ اور ہائیڈروجنیشن پر مشتمل پائپ لائنز شامل ہیں۔ جب سسٹم کو فوری بند کرنے والے والوز کی ضرورت ہوتی ہے تو ، جھکاؤ والے چیک والوز اکثر منتخب کیے جاتے ہیں۔

محوری چیک والو

محوری بہاؤ چیک والوز ایک اعلی کارکردگی والے والو قسم ہیں ، جو API6D اور ASME B16.34 کی تعمیل میں ہیں۔ وہ نہ صرف درمیانے بہاؤ کو روکنے کے لئے ، بلکہ پائپ لائن کے بہاؤ کی کارکردگی کو بہتر بنانے کے ل high ، نہ صرف اعلی بہاؤ پرفارمنس پائپ لائنوں میں بڑے پیمانے پر لاگو ہوتے ہیں۔ محوری چیک والوز پانی کے ہتھوڑے کو پہنچنے والے نقصان کو محدود کرنے کے قابل بھی ہیں ، کم شور اور فوری ردعمل کے اوقات سے فائدہ اٹھاتے ہیں۔

والو کا انتخاب چیک کریں

ذیل میں جدول 1 ان والوز کے لئے ایک مختصر موازنہ پیش کرتا ہے جس کا اطلاق مختلف خدمت کی ضروریات اور کام کی توقعات میں ہوتا ہے۔ ٹیبل 1 سے حاصل کردہ معلومات ، جب اوپر دیئے گئے چیک والو کی تفصیل کے ساتھ مل کر ، مناسب والو انتخاب کی نشاندہی کرنے میں معاون ثابت ہوسکتی ہے۔

کسی خاص بہاؤ کے اعداد و شمار یا زیادہ درست ڈسک کی حیثیت تک پہنچنے کے ل fe ، صارف کو مزید درست معلومات دینے کے لئے FEA تخروپن ضروری ہوگا۔ ایف ای اے میں خدمت کے مرحلے کی حالت ، کثافت ، درجہ حرارت ، اور inlet دباؤ/پھول شامل ہوسکتا ہے۔ NM3/H (عام مکعب میٹر فی گھنٹہ) اور SM3/H (معیاری کیوبک میٹر فی گھنٹہ) کے درمیان الجھن سے بچنے کے لئے انتخاب کے دوران ڈیٹا بیس واضح طور پر نظر آنا چاہئے۔ گیس کے بہاؤ کی شرحوں اور غلط استعمال کے اظہار کے ل N NM3/HR اور SM3/H پیمائش کی عام طور پر استعمال ہونے والی اکائیاں ہیں اور غلط استعمال کا حساب کتاب اور FEA کے نتائج کو متاثر کرسکتے ہیں۔

چیک والو کے انتخاب کے لئے مخصوص شرائط

چیک والوز کا انتخاب کرتے وقت ، یہ ضروری ہے کہ والو مینوفیکچرر کے ذریعہ فراہم کردہ فلو کنٹرول معلومات پر غور کریں۔ مثال کے طور پر:

فلو گتانک سی وی (یا کے وی): اگر کسی والو کی سی وی ویلیو 1 ہے تو اس کا مطلب ہے کہ والو 60 ڈگری ایف پانی کے 1 گیلن فی منٹ (جی پی ایم) سے گزر جائے گا جس میں والو کے اس پار 1 پی ایس آئی کے دباؤ ڈراپ (ڈی پی) ہوں گے۔ اسی طرح ، 100 کے سی وی والا والو 60 ڈگری ایف پانی کے 100 جی پی ایم کو 1 پی ایس کے دباؤ ڈراپ کے ساتھ پاس کرے گا۔

مساوی لمبائی L/D: والو کے پار دباؤ کا فرق ، سیدھے پائپ کی لمبائی کے برابر ہے جو ایک ہی بہاؤ کی شرح پر ایک ہی دباؤ کا فرق پیدا کرے گا۔ ایک چھوٹی سی قیمت بہتر کارکردگی کی نشاندہی کرتی ہے۔

بہاؤ کے خلاف مزاحمت کے گتانک ζ (یا مزاحمتی گتانک K): والو کی وجہ سے سر کی رفتار کا نقصان سیال میکانکس میں ایک تصور ہے۔ ایک چھوٹی سی قیمت بہتر کارکردگی کی نشاندہی کرتی ہے۔
