کریوجینک والو وال موٹائی ، سیٹ ، اینٹی جامد ڈیزائن اور مینوفیکچرنگ کے معیارات۔

درمیانی درجہ حرارت -40 ℃ 19 -196 for کے لیے موزوں والو کو کریوجینک والو کہا جاتا ہے۔ کریوجینک والوز میں کریوجینک بال والوز ، کریوجینک گیٹ والوز ، کریوجینک اسٹاپ والوز ، کریوجینک سیفٹی والوز ، کریوجینک چیک والوز ، کریوجینک بٹر فلائی والوز ، کریوجینک سوئی والوز ، کریوجینک تھروٹل والوز ، کریوجینک پریشر کم کرنے والے والوز وغیرہ شامل ہیں۔ گیس تنصیبات ، اور قدرتی گیس ایل پی جی ایل این جی اسٹوریج ٹینک ، اڈے اور سیٹلائٹ اسٹیشن وصول کرنا ، ہوا علیحدگی کا سامان ، پیٹرو کیمیکل ٹیل گیس علیحدگی کا سامان ، مائع آکسیجن ، مائع نائٹروجن ، مائع ارگون ، کاربن ڈائی آکسائیڈ کریوجینک اسٹوریج ٹینک اور ٹینک ٹرک ، پریشر سوئنگ جذب جذب آکسیجن جنریشن آلات آؤٹ پٹ مائع کریوجینک میڈیم ، جیسے ایتھیلین ، مائع آکسیجن ، مائع ہائیڈروجن ، مائع قدرتی گیس ، مائع پٹرولیم مصنوعات ، وغیرہ ، نہ صرف آتش گیر اور دھماکہ خیز مواد ہے ، بلکہ درجہ حرارت بڑھنے پر بخارات بھی بنتا ہے ، اور حجم سینکڑوں بار پھیلتا ہے یہ بخار ہے کریوجینک والوز کا استعمال درجہ حرارت کو کنٹرول کرتا ہے اور چھپے ہوئے خطرات جیسے دھماکے اور رساو کو روکتا ہے۔

عام کریوجینک والو ڈھانچہ: عام طور پر استعمال ہونے والے کریوجینک والوز میں کریوجینک گیٹ والوز ، کریوجینک گلوب والوز ، کریوجینک چیک والوز ، کریوجینک بال والوز ، کریوجینک بٹر فلائی والوز وغیرہ شامل ہیں۔ GG] quot؛ پریشر ریلیف ہول"؛ گیٹ اور گیند کے درمیان تمام کریوجینک والوز یک طرفہ مہربند ہیں ، اور والو کے جسم پر ڈالے جاتے ہیں یا میڈیم کے بہاؤ کی سمت سے نشان زد ہوتے ہیں۔

1. دیوار کی کم سے کم موٹائی:" minimum کم سے کم موٹائی" والو جسم اور کریوجینک والو کا بونٹ ASMEB16.34 معیار میں دیوار کی موٹائی کو قبول نہیں کرتا ہے۔ دیوار کی کم سے کم موٹائی [جی جی] گیٹ والو کی API600 سے کم نہیں ہو گی ،" wall دیوار کی کم سے کم موٹائی"؛ گلوب والوز BS1873 سے کم نہیں ہوں گے ، اور" wall دیوار کی کم سے کم موٹائی"؛ چیک والو کی مقدار" minimum کم سے کم دیوار کی موٹائی" than سے کم نہیں ہوگی۔ بی ایس 1868 جیسے معیار کے مطابق والو سٹیم کا قطر API 600 یا BS 1873 معیارات کی ضروریات کو پورا کرے گا۔

2. والو سیٹ: کریوجینک والو مصنوعات کی سگ ماہی جوڑی کو کام کرنے والے درجہ حرارت اور میڈیم کے برائے نام دباؤ کے مطابق دھات-پی ٹی ایف ای نرم مہر یا دھاتی دھاتی سخت مہر کے طور پر ڈیزائن کیا جاسکتا ہے ، لیکن پی ٹی ایف ای صرف کام کرنے والے درجہ حرارت کے لیے موزوں ہے۔ درمیانے درجے سے زیادہ -73 ℃"؛ جب درجہ حرارت بہت کم ہو جائے گا تو PTFE ٹوٹ پھوٹ کا شکار ہو جائے گا۔ ایک ہی وقت میں ، PTFE CL1500 سے زیادہ یا اس کے برابر دباؤ کی سطح کے لیے موزوں نہیں ہے ، کیونکہ جب دباؤ CL1500 سے تجاوز کر جائے گا تو PTFE"؛ سرد بہاؤ" پیدا کرے گا۔ اور والو کی سگ ماہی کو متاثر کرتا ہے۔ ہارڈ سیل شدہ کریوجینک گیٹ والو ، سٹاپ واپسی والو کی والو سیٹ اور سٹاپ والو براہ راست والو باڈی پر Co-Cr-W سیمنٹڈ کاربائیڈ کو اپناتا ہے۔ والو سیٹ اور والو باڈی والو سیٹ کے کم درجہ حرارت کی خرابی کی وجہ سے رساو کو روکنے کے لیے مربوط ہیں اور والو سیٹ اور والو باڈی کے درمیان مہر کی وشوسنییتا کو یقینی بناتے ہیں۔

3. اینٹی جامد: جب آتش گیر اور دھماکہ خیز کم درجہ حرارت والے میڈیا میں استعمال کیا جاتا ہے ، اگر والو کی پیکنگ یا گسکیٹ اور مہر پی ٹی ایف ای جیسے موصلیت والے مواد سے بنی ہو تو ، والو کھولنے اور بند ہونے پر جامد بجلی پیدا ہوگی۔ کم درجہ حرارت کا میڈیم بہت خوفناک ہے ، لہذا والو کو اینٹی جامد ڈیوائس کے ساتھ ڈیزائن کیا جانا چاہئے۔

CryogenicValvematerial انتخاب:

1. والو باڈی اور بونٹ اپناتے ہیں: LCB (-46 ℃) ، LC3 (-101 ℃) ، CF8 (304) (-196 ℃)۔

2. پچر: سٹینلیس سٹیل سرفیسنگ کوبالٹ پر مبنی سیمنٹڈ کاربائیڈ۔

3. سیٹ: سٹینلیس سٹیل سرفیسنگ کوبالٹ بیسڈ سیمنٹڈ کاربائیڈ۔

4. تنا: 0Cr18Ni9۔

کریوجینک والو کے معیار اور مصنوعات کی ساخت:

1. ڈیزائن: API6D ، JB/T7749۔

2. معمول کا معائنہ اور والو کا ٹیسٹ: API598 معیار کے مطابق۔

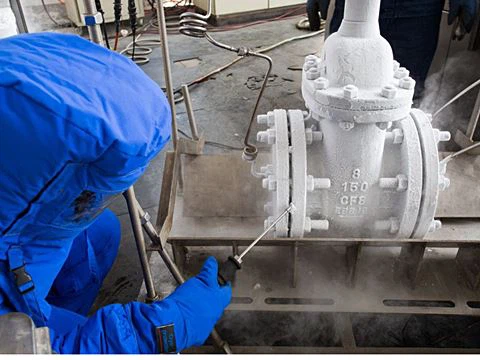

3. CryogenicValvetemperature انسپکشن اور ٹیسٹ: JB/T7749 کے مطابق۔

4. ڈرائیو موڈ: دستی ، بیول گیئر ڈرائیو اور الیکٹرک ڈرائیو ڈیوائس۔

5. والو سیٹ فارم: والو سیٹ ویلڈڈ ڈھانچے کو اپناتی ہے ، اور سگ ماہی کی سطح کوبالٹ پر مبنی سخت مصر کے ساتھ ویلڈ کی جاتی ہے تاکہ والو کی سگ ماہی کی کارکردگی کو یقینی بنایا جاسکے۔

6. ویجیاڈاپ ایک لچکدار ڈھانچہ بناتا ہے ، اور پریشر ریلیف ہول پریشر انلیٹ اینڈ پر ڈیزائن کیا گیا ہے۔

7. ایک طرفہ سگ ماہی والوز والو کے جسم پر بہاؤ سمت کے نشانات کے ساتھ نشان زد ہیں۔

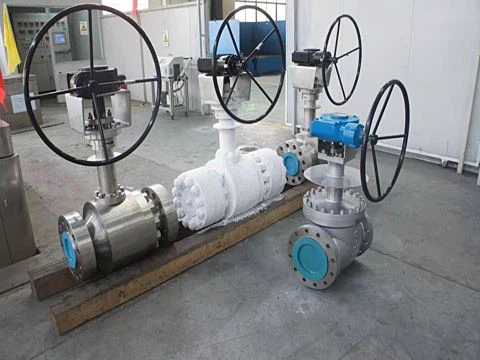

8. کریوجینک بال والوز ، گیٹ والوز ، سٹاپ والوز ، اور بٹر فلائی والوز پیکنگ کی حفاظت کے لیے لمبی گردن کے ڈھانچے اپناتے ہیں۔

9. کریوجینک بال والو کے لیے سٹینڈرڈ: JB/T8861-2004۔
